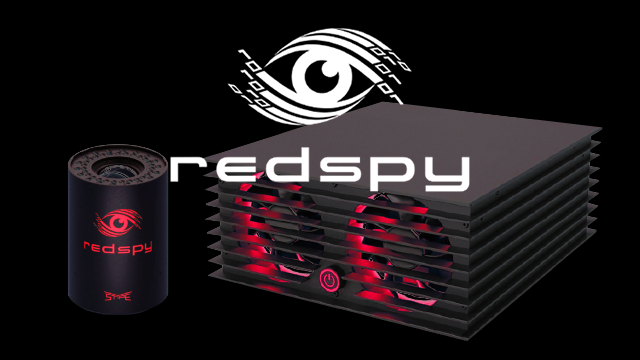

RedSpy

カメラトラッキングシステム

RedSpy

レッドスパイ

ローコストからハイエンドまで
幅広いラインナップ

高精度トラッキング

4K光学センサー+ジャイロで空間分解能を実現

豊富なデータを出力

HFプロトコルで6DoFに加え詳細データをリアルタイム出力

柔軟なモデル構成

エントリーモデルからPro Broadcastまで4ラインナップ

充実サポート

導入から運用まで専門スタッフが支援

FEATURES

RedSpyの特長

RedSpyは、高精細光学センサーとジャイロスコープによって、数ミリ程度の小さなマーカーを正確に捉え、カメラポジションを高精度に検出します。クレーン、ステディカム、ハンドヘルドなど、撮影スタイルを選ばず屋内から屋外まで幅広く運用可能です。池上通信機、ソニー、パナソニックの最新の放送用カメラやオプションの光アダプターとシステムアップすれば、光ケーブル経由でメインユニットと接続可能です。

アップグレードに対応した4モデルをラインナップ

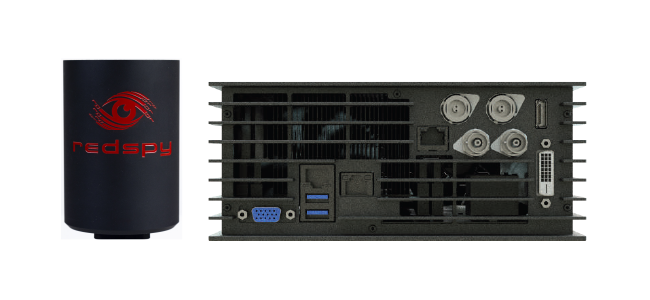

RedSpy5.0 Pro Broadcast

RedSpy5.0 Pro Broadcast

サーバーグレードメインユニットモデル
放送局などの長時間連続運用を行う環境に最適1
RedSpyシリーズの最高峰モデル

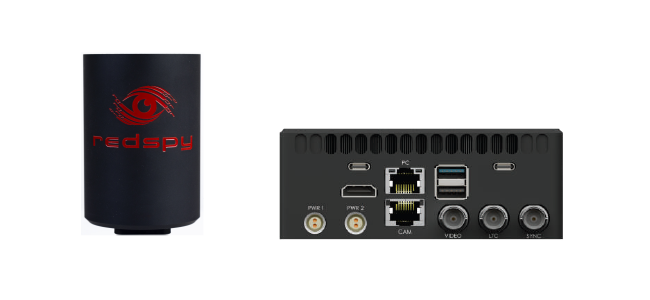

RedSpy5.0

ポータブルメインユニットモデル
軽量コンパクトな本体で機動性に富んだ運用に対応
Pro Broadcastモデルへアップグレード可能

ノードベースのGUI
RedSpy5.0 Air / RedSpy5.0 Air Plus

RedSpy5.0 Air Plus

PC制御モデル
ローコストエントリーモデル
PCに制御ソフトをインストールし運用
Pro Broadcastモデルなどへアップグレード可能

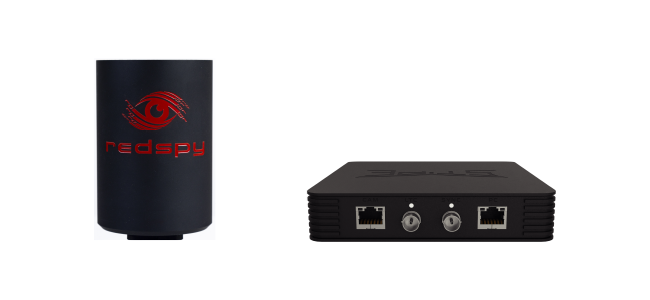

RedSpy5.0 Air

PC制御モデル
ローコストエントリーモデル
PCに制御ソフトをインストールし運用
Pro Broadcastモデルなどへアップグレード可能

RedSpy5.0 Air / RedSpy5.0 Air Plus

高機能なHFプロトコルを採用し、高精度な幅広い演出に対応

RedSpyは、高機能なトラッキング情報を内包するStype社独自のプロトコル“HFプロトコル”を採用。既存のカメラの6DoFデータやレンズのズームデータなどに加え、レンズの歪みやFOV、センターシフトデータなども送出できるため、より精度の高いCG表現が行えます。また、従来のD1プロトコル(FreeD)もボタン一つで切り替え選択可能です。

キャリブレーション不要の外部エンコーダー

これまでの外部エンコーダーは、電源のオンオフごとにズーム、フォーカスのレンジキャリブレーションが必要でしたが、新しい外部エンコーダーではこの作業が不要です。日々の運用がスムーズに行えるようになります。

オペレーターにやさしい 優れたユーザーインターフェース

RedSpyの操作は、付属する制御用タッチモニター *1で行います。わかりやすいメニュー構成と優れたユーザーインターフェースで、オペレーターを選ぶことなく運用が可能です。また、環境条件を入力するだけで、RedSpyを運用する現場に合わせた運用に必要なマーカー情報の提案を受けられるため、迷うことなく確実なトラッキングが行えます。

*1 RedSpyAir、RedSpy Air Plusには付属しません。

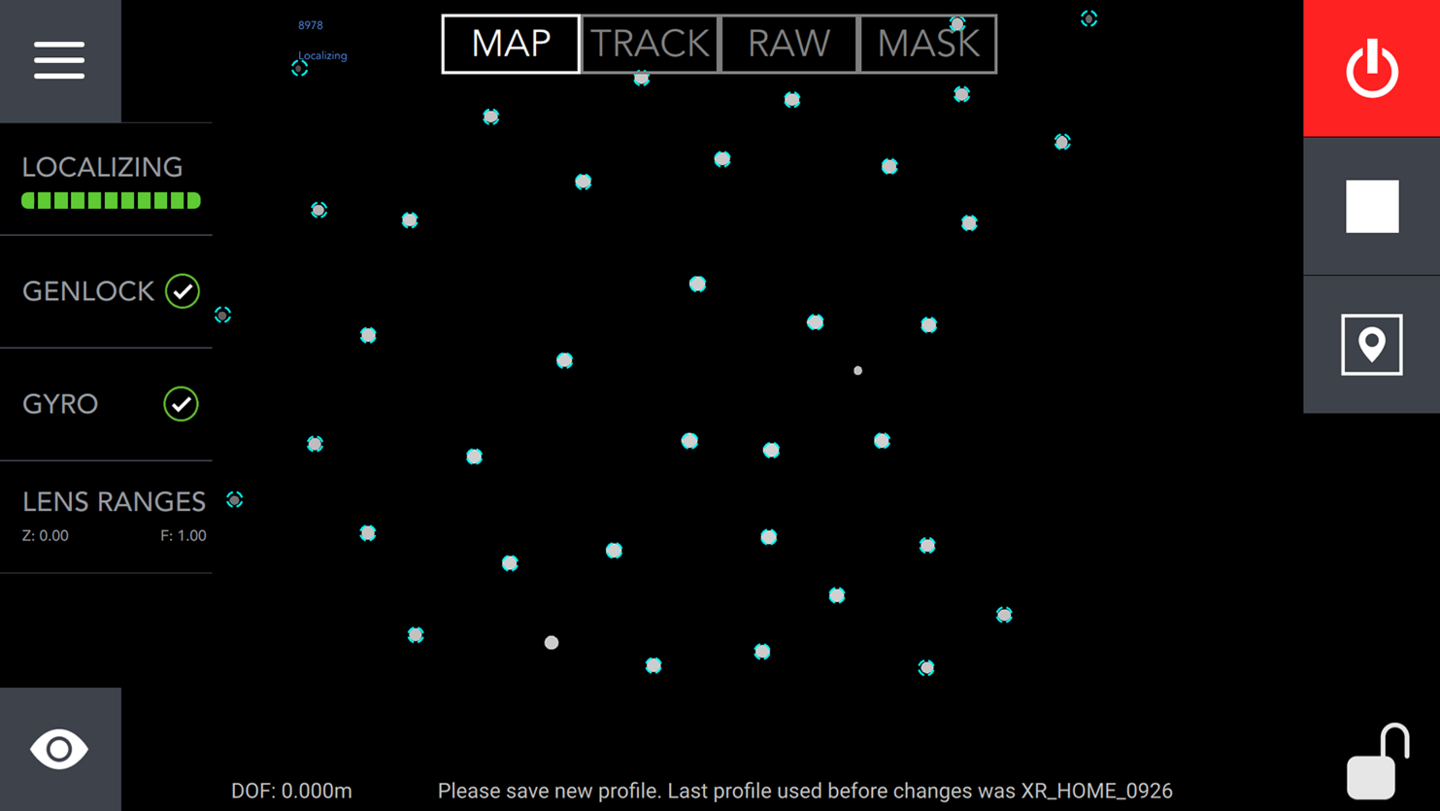

マーカートラッキング画面

マーカートラッキング画面

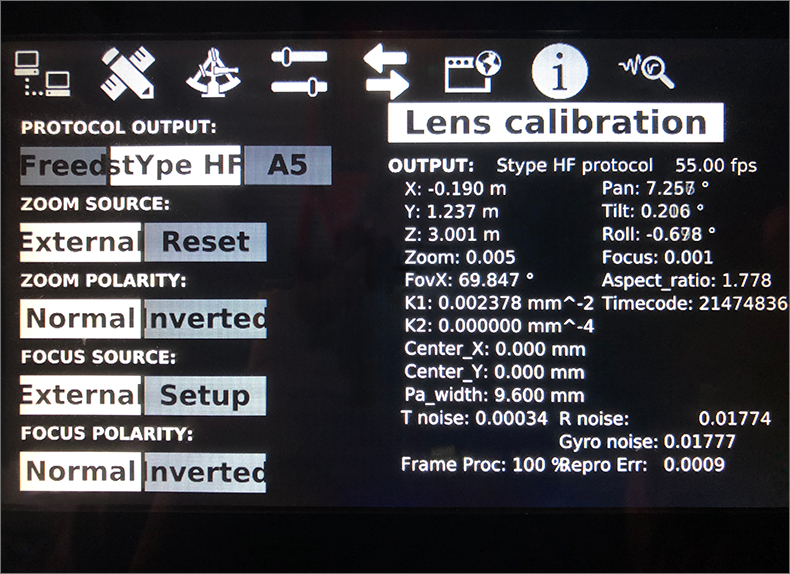

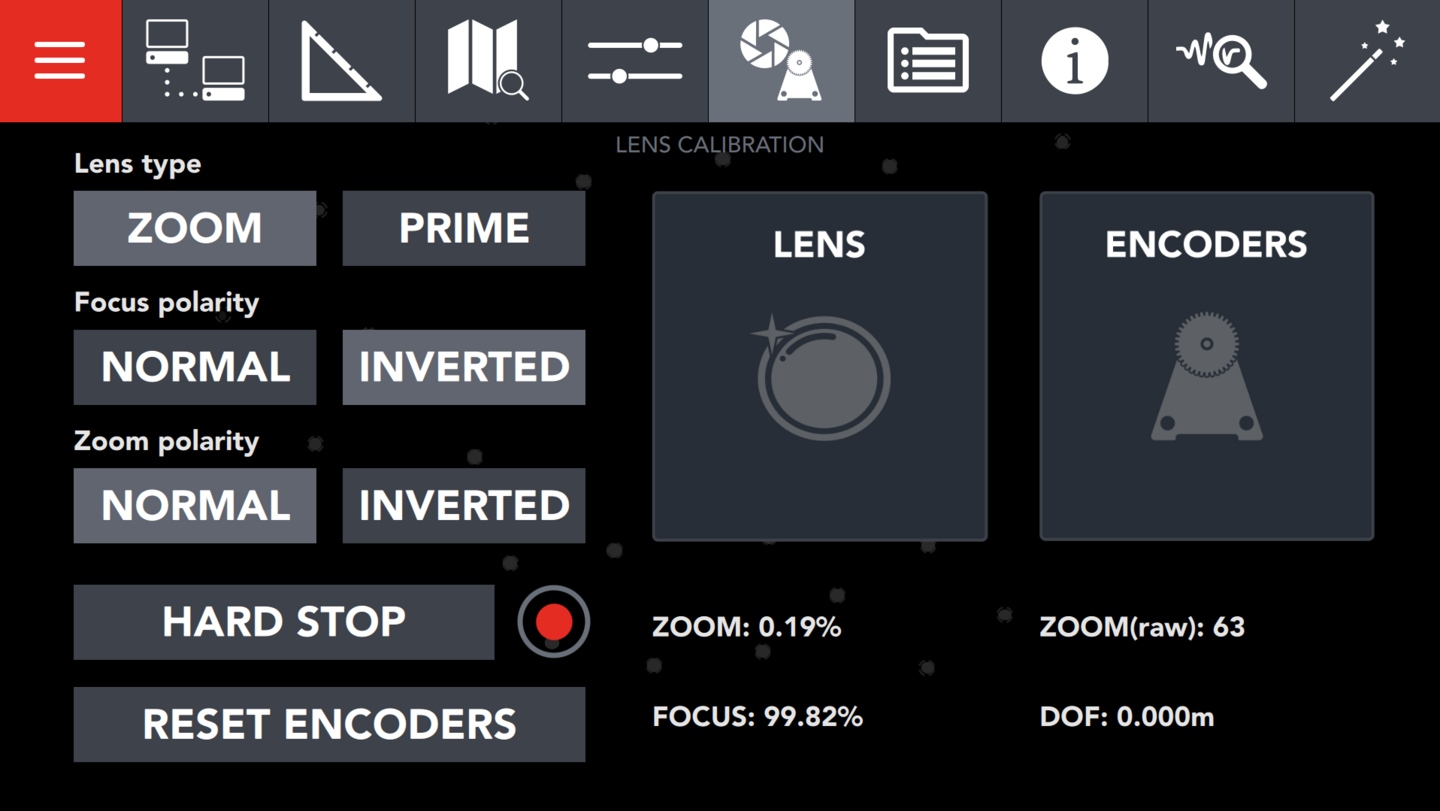

レンズ設定画面

レンズ設定画面

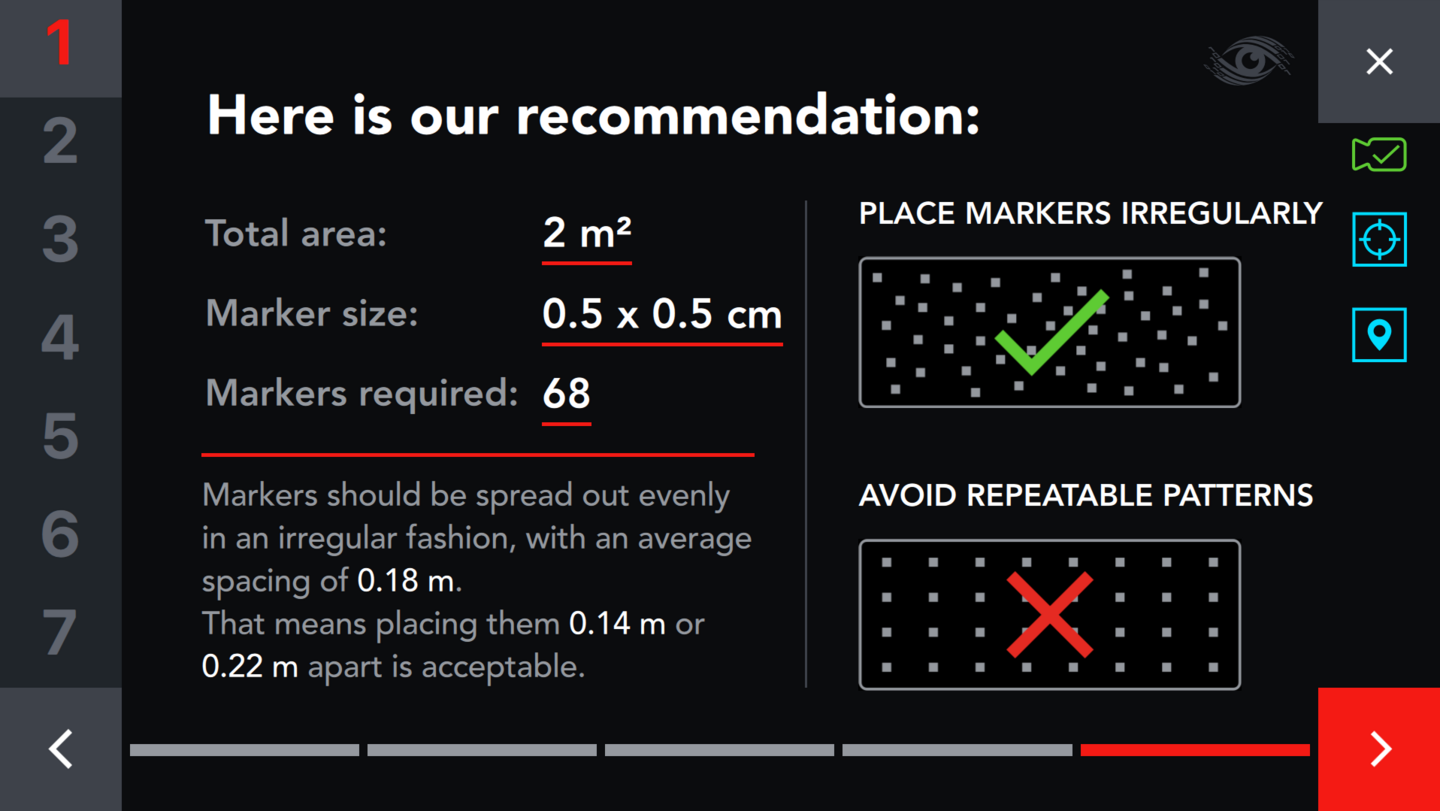

設置するマーカー情報の提案画面

設置するマーカー情報の提案画面

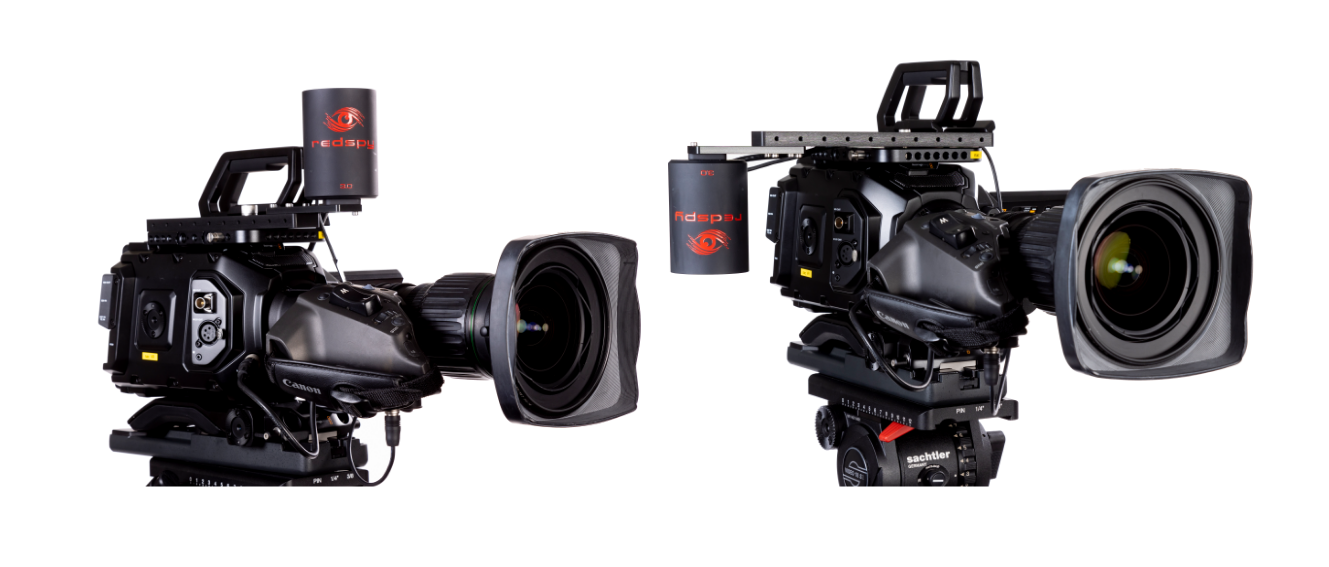

幅広いカメラに対応

RedSpyカメラは、シネデジタルカメラから放送用カメラまで、さまざまなカメラに取り付けることが可能です。映画用PLマウントカメラ、放送用B4マウントカメラなど、外部同期信号を入力可能なカメラであれば幅広く対応します。また、使用環境にあわせ、RedSpyカメラを天井や床に向けて設置し撮影が行えます。


幅広いカメラに対応

カメラのDタップから電源供給

RedSpyに対応している池上通信機 UHK-X600/X700*2、ソニー HDC-3500/5500*2、ナック光ファイバーアダプターを使えば、カメラ電源、GENLOCK、SDI、LAN、RETなどの複数のケーブルをまとめて、光ケーブル1本で運用することができます。RedSpyカメラにはDタップから電源を供給します。

*2 メインカメラのトランク回線を1Gbpsで使用します


グリーンバックのみならずLEDにも対応、先進的なバーチャルシステムを構築可能

RedSpyはグリーンバックだけでなくLEDパネルを使用したインカメラVFXにも対応。その高い親和性によって幅広いクリエイターの要求に高い精度でお応えします。LEDパネルを背景に使用すれば、表示される映像がそのまま環境光の照明となりよりリアルな映像を再現可能。高精度のカメラトラッキングデータと組み合わせることで完成度の高いバーチャル映像を製作可能です。


世界の放送局が認めた実力

幅広い分野で導入されています

RedSpyはCNN、MTV、BBC、FOX、SKYなど海外の主要なテレビ局やケーブルテレビから、日本ではテレビ東京、サイバーエージェント、バーチャルラインスタジオ、アマナ、ヒビノ、i7、DAG他などで導入・運用され、テレビの生放送から、オンラインミュージックライブなどの各種ライブイベント、企業広報や各種セミナー、映画、ドラマ、CM撮影、放送用途などで幅広く採用され好評を得ています。また、設置~操作が簡単なため、出先の仮設スタジオなどでも高精度なバーチャル演出が手軽に行えます。


世界の放送局が認めた実力

豊富な実績・経験によるサポート

大手放送局からミニスタジオまでの豊富な実績と経験を活かし、レンズキャリブレーションや、スタジオセットアップなどの初期設定の作業も請け負っています。また、バーチャルスタジオのノウハウをお客さまにお伝えし、納品後にお客さまが安心して運用できるようサポートします。


機能比較

〇 標準 ● オプション --- 非対応
特長/機種 RedSpy5.0 Air RedSpy5.0 Air Plus RedSpy5.0 RedSpy5.0
Pro Broadcast
キヤノン/
フジノンサーボレンズ対応
〇 〇 〇 〇
付属外部エンコーダー F〇 Z● I● F〇 Z〇 I● F〇 Z〇 I● F〇 Z〇 I●
絶対値外部エンコーダー対応 〇 〇 〇 〇
メインユニットタイプ シンクユニット+PC シンクユニット+PC ポータブル サーバーグレード
トラッキングエリア(天井) 5×5m 制限なし 制限なし 制限なし
トラッキングエリア(床) 1×1m 制限なし 制限なし 制限なし
天井高 最大4m 最大40m 最大40m 最大40m
ライブ放送ライセンス ● ● 〇 〇
冗長化電源対応 --- --- 〇 〇
アップグレード ・ソフトウェアアップグレード
→ Air Plus
・ポータブルメインユニット追加
・ライブ放送ライセンス追加
→ RedSpy5.0
・サーバーグレードメインユニット追加
→ Pro Broadcast
---
SPEC

仕様

RedSpy5.0カメラ

搭載センサー

4K光学センサー、加速度センサー、ジャイロセンサー

空間分解能

<0.1mm

角度分解能

<0.003°

メインユニットとの接続

・PoE LAN(Cat6、1GB)
 ※最大約100mまでカメラとメインユニットを離して運用可能

・光ケーブル(多治見、LEMO)オプション
 ※オプションの光ファイバーアダプターNAC2122を装着してPoE LANを光に変換
 ※最新の放送用カメラではトランク回線を使用し既設の光ケーブル経由で接続可能
 ※最大約1kmまでカメラとメインユニットを離して運用可能

対応レンズ

シネ用PLマウントレンズ、放送用B4マウントレンズ ほか
※エンコーダーケーブルまたは外付エンコーダー使用

寸法

約(Φ)62.5 ×(H)90mm

重量

約0.3kg

RedSpyメインユニット
サーバーグレードメインユニット(RedSpy5.0 Pro Broadcast用)

操作インターフェース

専用タッチスクリーンモニター

システムデータ遅延

5ms

通信プロトコル

HF、FreeD

外部同期

BB / 三値
※システム運用時は外部同期信号の入力が必要

保存フォーマット

FBX / XML

寸法

約(W)196×(H)84×(D)225mm

重量

約2.2kg

ポータブルメインユニット(RedSpy5.0用)

操作インターフェース

専用タッチスクリーンモニター

システムデータ遅延

5ms

通信プロトコル

HF、FreeD

外部同期

BB / 三値
※システム運用時は外部同期信号の入力が必要

保存フォーマット

FBX / XML

寸法

約(W)111×(H)45.5×(D)112.5mm

重量

約651g

シンクユニット(RedSpy5.0 Air / Air Plus用)

通信プロトコル

HF / FreeD

保存フォーマット

FBX / XML

接続

RedSpyカメラ接続用Ethernet
LTC タイムコード用BNC
同期用BNC
RedSpy AirコントロールPC接続用Ethernet

通信プロトコル

対応項目
カメラID
6Dof
フォーカス
ズーム
レンズ歪(K1,K2)
DOF
(ピント情報)
センターシフト
HFプロトコル
○
○
○
○
○
○
○
D1プロトコル
○
○
○
○
×
×
×

対応レンダリングエンジン

レンダリングエンジン

Reality / Aximmetry / Unity / disguise / Touch Designer / Unreal Engine / Vizrt / Brainstorm / Avid / Wasp3D / Xpression ほか

※HFプロトコルを使用する場合はレンダリングエンジン側で対応するバージョンをご使用ください。

RedSpy5.0 Pro Broadcast

RedSpy標準セット

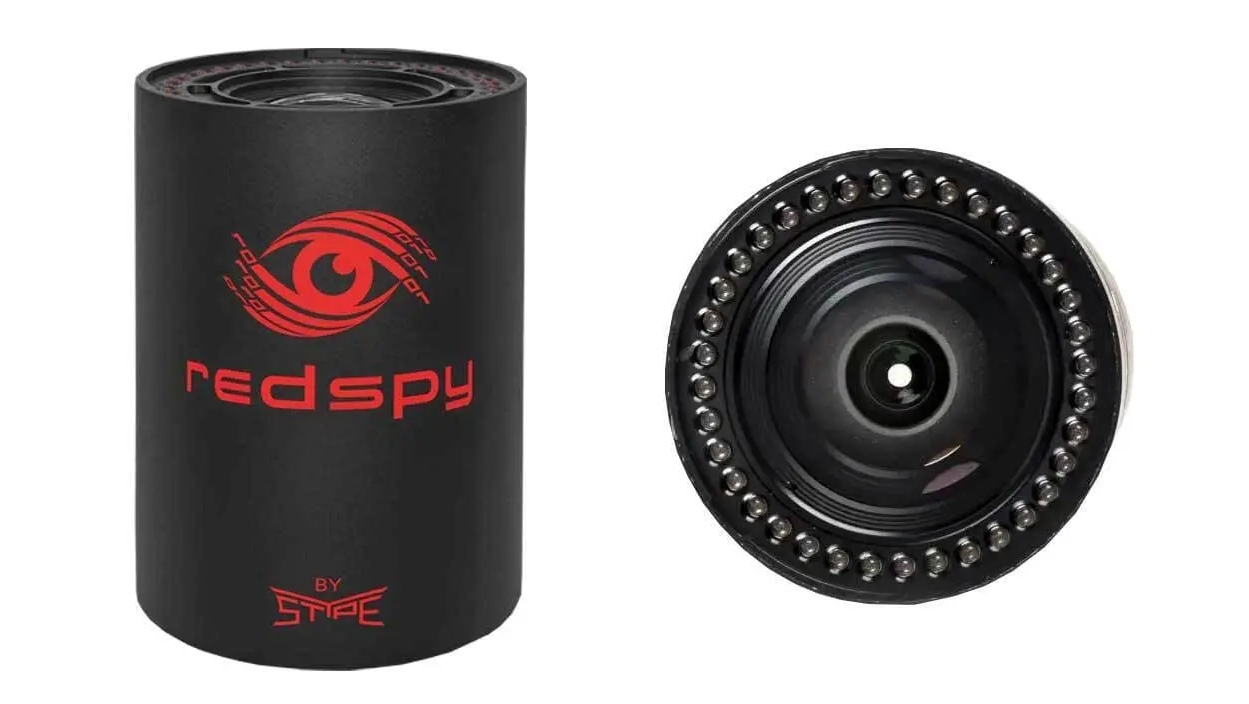

RedSpy5.0カメラ

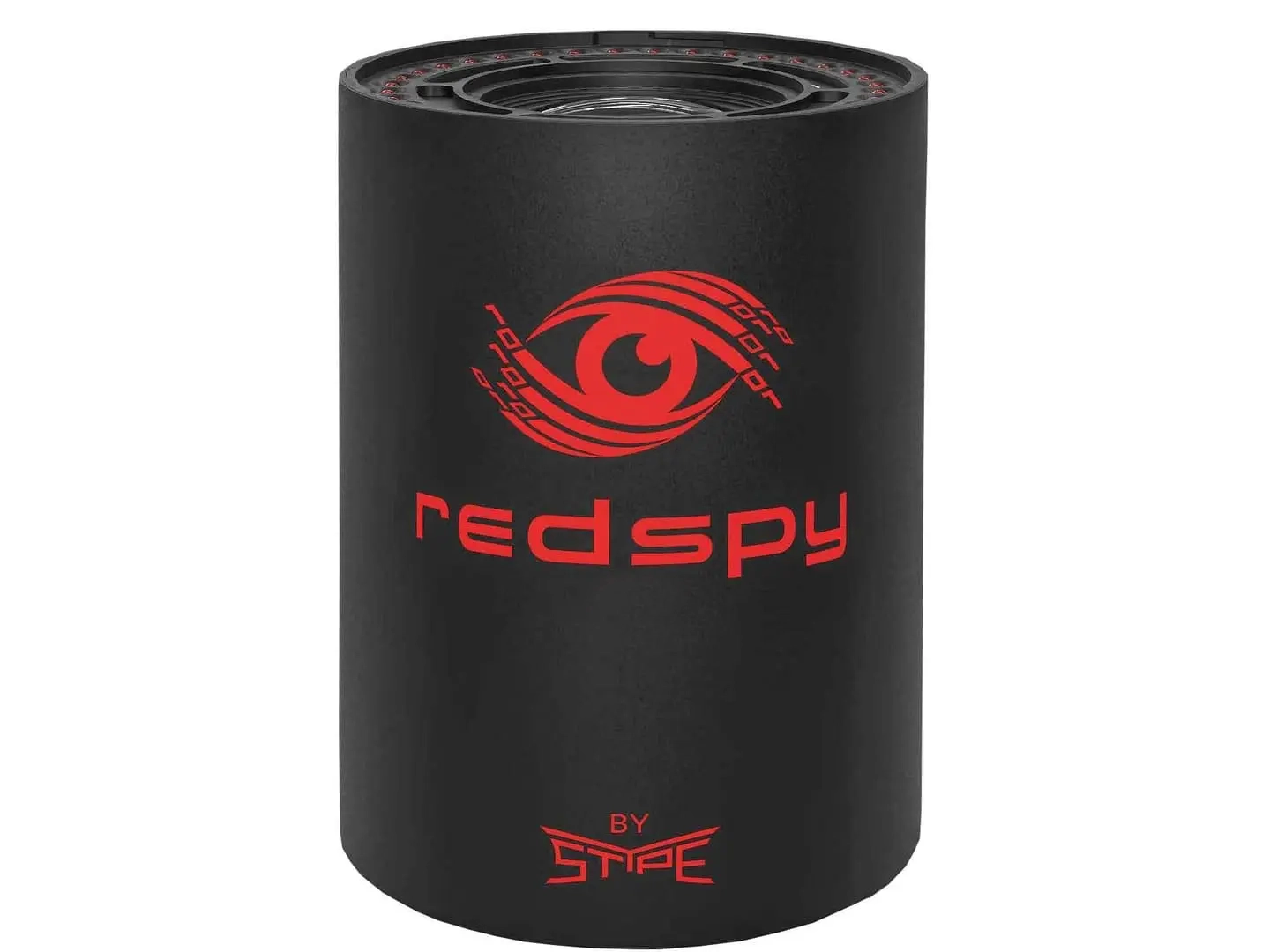

RedSpyカメラ

RedSpyカメラには光学センサーをはじめ加速度センサーやージャイロなどの各種センサーが搭載され、さまざまな状況下で安定した運用が可能です。高解像度センサーは焦点深度が深く高低差のあるカメラワークを行っても確実にマーカーを認識し続けます。また、センサー前面に設置されたバンドパスフィルターにより、可視光など赤外光以外をすべてカットするため、照明のあるスタジオや屋外でも安定してマーカーのみを捉えます。

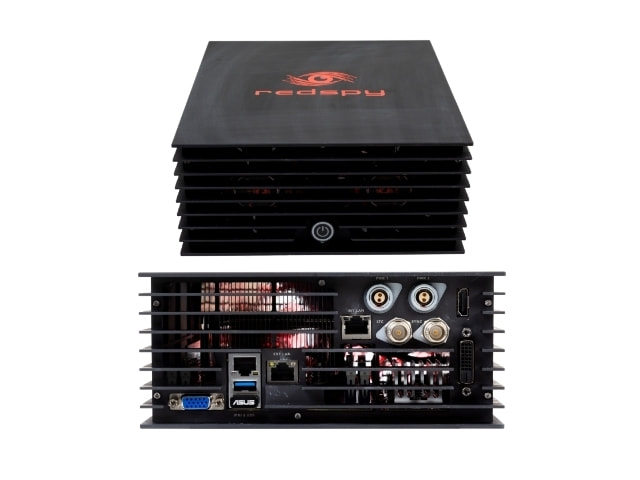

RedSpyメインユニット



RedSpyメインユニット

RedSpyメインユニットは新開発のアルゴリズムを搭載し、トラッキング速度、処理速度、検出精度すべてが向上しました。RedSpyカメラとメインユニット間は、LANケーブル一本でデータ通信と電源送出が行えるほか、光アダプターオプションを使用すれば最大1kmまで設置距離を延長可能です。放送用カメラのトランク回線が利用できるため、既設の光ケーブル1本で運用可能です。

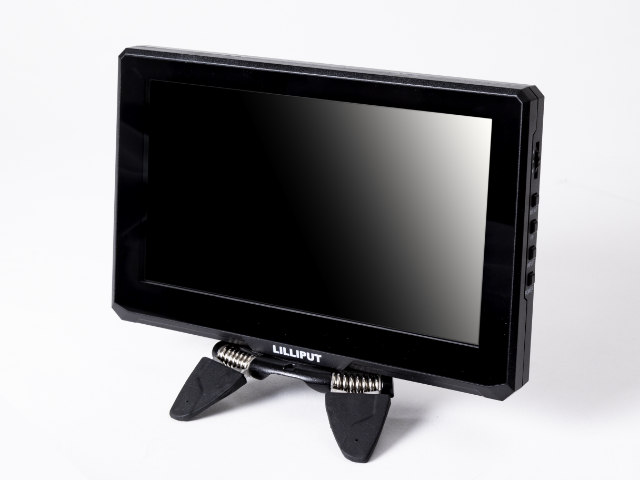

操作用タッチスクリーンモニター



操作用タッチスクリーンモニター

RedSpyシステムの操作を行うタッチスクリーン式モニターです。ウィザード形式のメニューによるキャリブレーション操作やシステムの各種の設定が行えます。また、マーカーの識別状態をリアルタイムに監視できます。




LANケーブル

RedSpyカメラとメインユニット間はLANケーブル(CAT6)で接続し最大約100mの延長が可能です。LANケーブル1本でデータ通信と電源供給が行えます。標準セットには20mのLANケーブルが付属しています。また、オプションの光アダプターを使用すると最大約1kmまで距離を延長可能です。




その他

・AC/DCアダプター
・カメラ取付ブラケット
・水準器
・六角レンチ(インチ、ミリメートル)
・収納ケース


OPTION

オプション

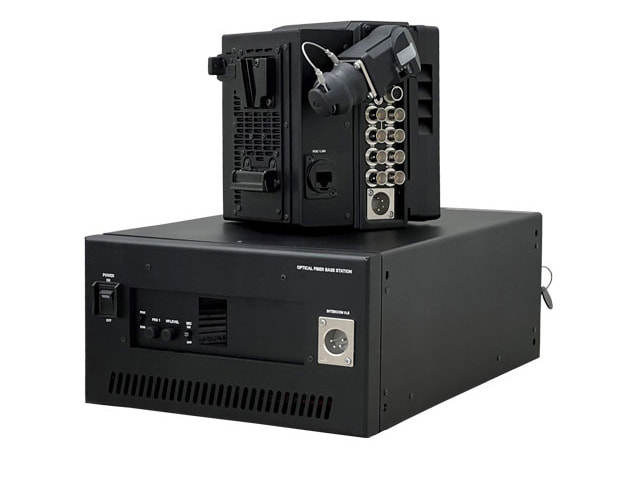

光ファイバーアダプター NAC2122

光ファイバーアダプター NAC2122

RedSpyカメラを取り付けた撮影用のカメラ側と、RedSpyのメインユニットを設置したベース間を光ファイバーケーブル1本で接続するためのオプションです。RedSpyカメラ用PoE LAN、GB LAN、ゲンロック、TLC、12G映像信号(本線、リターン)、音声、タリー、リモート、電源などを、最大約1kmまでファイバーケーブル1本で送ることが可能になります。カメラポジションにかかわらず自由にベースの場所を設置できるほか、多数のケーブル敷設が不要になりケーブルにまつわる事故を防止し、カメラマンの疲労を軽減します。

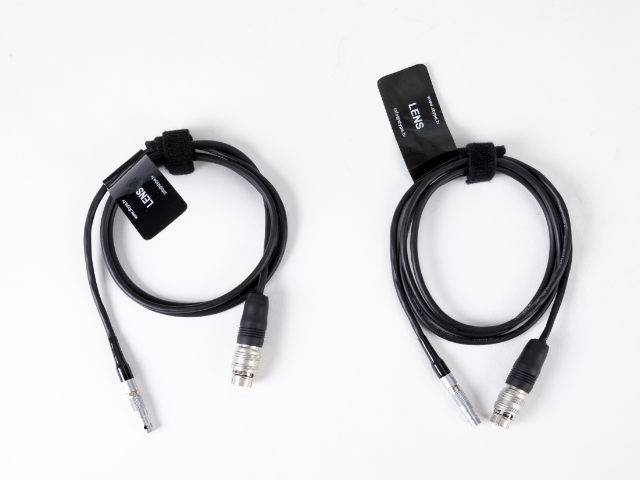

キヤノン/フジノンレンズ用レンズケーブル

キヤノン/フジノンレンズ用レンズケーブル

エンコーダー(グリップモーター付属レンズ)を搭載したレンズで使用するケーブルです。キヤノンおよびフジノンレンズ用がそれぞれ用意されており、レンズ付属のグリップモーター部分のバーチャルポートコネクターから出力されるズームとフォーカス情報を取り出すことができます。デジタルタイプ(20ピンコネクター)の放送用レンズで使用できます。

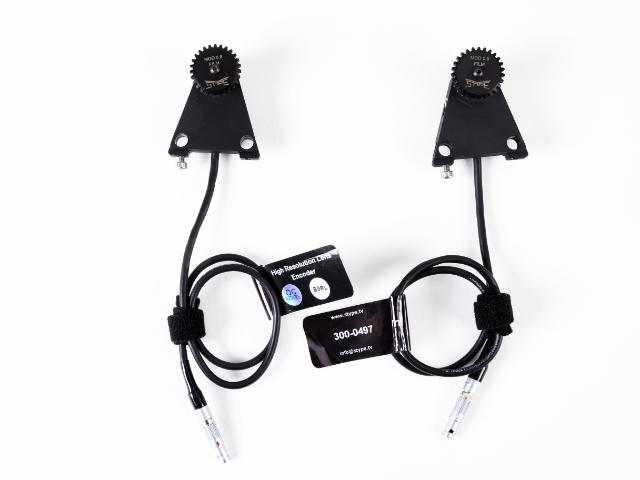

外付けレンズエンコーダー

外付けレンズエンコーダー

エンコーダーが付属してない映画用PLマウントレンズなどに装着することで、フォーカス、ズーム情報を検出することが可能になります。

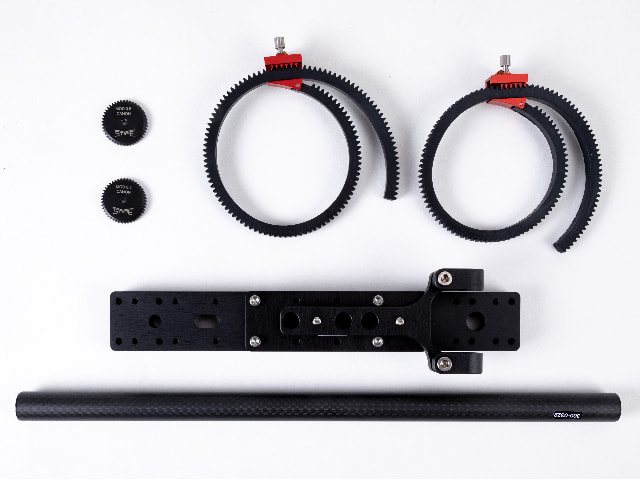

シネレンズギア

シネレンズギア

PLマウントのレンズに対応した0.8ギアのセットオプションです。


USE CASES

活用シーン

ニュース番組

ニュース番組

ドキュメンタリー番組

ドキュメンタリー番組

スポーツ番組

スポーツ番組

選挙番組

選挙番組

SUPPORT

導入サポート体制

1

ヒアリング

課題・予算の把握

2

プラン提案

最適構成のご提案

3

導入・構築

システムセットアップ

4

トレーニング

操作研修の実施

5

運用サポート

継続的なサポート
